目 录
一、使用必读……………… 1
二、概述…………………… 3
三、技术参数……………… 4
四、外形及安装…………… 5
五、使用方法……………… 6
六、注意事项……………… 7
一、使用必读
本使用说明书内容十分重要，是对FSG-103防爆声光报警器的具体操作和维护的描述。
所有负责安装、使用和维护此报警器的人员必须认真阅读本使用说明书，所有安装、使用和维护工作均应按照说明书的指导去进行。
凡是标有“警告”或“注意”的地方必须遵照执行。
如果不符合上述要求或由于不正常的使用及安装，由此出现的任何事故我公司将不承担任何责任。
哈尔滨东方报警设备开发有限公司的防爆声光报警器提供1年的质保（从发货日期开始计算）。质保仅对在正常使用和服务情况下出现的有缺陷的部件或技术生效。在质保期内由于产品质量造成的有故障的探测器将进行免费更换。
非质量原因产生故障的报警器将被退回哈尔滨东方报警设备开发有限公司进行免费保修。
我公司将对故障的性质和责任进行确定，在任何情况下保修都限制在报警器原始成本范围内，对报警器的任何误用所造成的损失都应由用户负责。我公司将免费对返厂保修的探测器进行修理或更换新的探测器，除非在合同中约定，否则本质保不包括现场服务，需要现场服务请与我公司联系。
下列情况不属于质保范围：
1、未按照使用说明书要求安装、操作、使用；
2、误操作；
3、人为或意外损坏 。
二、概述

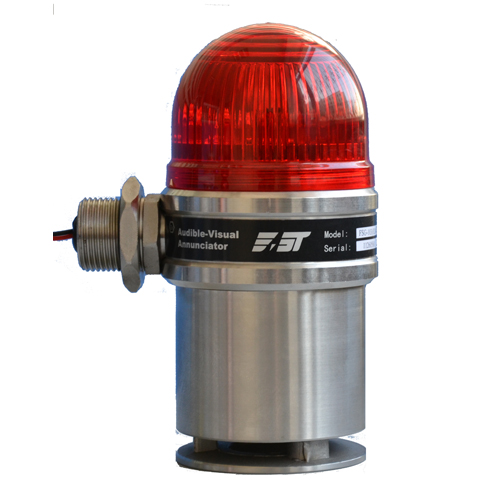

FSG-103型防爆声光报警器，采用专用集成电路设计，工作稳定，使用寿命长,内部采用超高亮发光管，五角度清晰可视，具有体积小、声音大、重量轻，价格低廉等特点。
防爆标志：ExdibIICT6
防爆合格证号：NO.CJEx05.104
专利号：CN200530020191.X
适用于：我公司生产的GQB-100III、GQB-200III、GQB-500型气体探测器和其它带有节点输出的探测器、报警器。
三、技术参数
1.电源：DC24V AC220V
2.电流：＜300mA
3.声音：≥ 110dB
4.光强：2400-3500mcd
5.寿命：连续报警5小时以下，使用寿命大于3年
6.外壳材质：不锈钢 铝镁合金
7. 频率：1秒/次
8. 报警方式：声光报警
9.外形尺寸：Φ76×143
10.重量：0.8Kg
11.使用温度：-20℃～70℃
12.环境湿度：85～90%RH
13.大气压力：86～105kpa
-
四、外形及安装

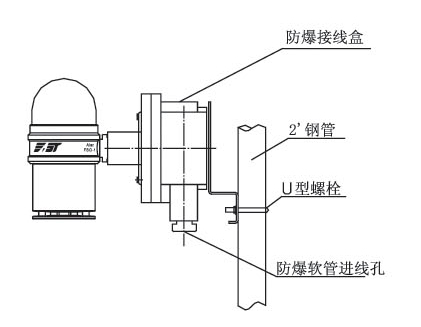

该防爆声光报警器为24VDC直接驱动，安装时如安装线缆长度不够，应使用防爆接线盒扩展（如图2）。
安装位置可选择靠近门的位置，或人经常出入且清晰可见的地方，高度在1.6-2.2米为宜。

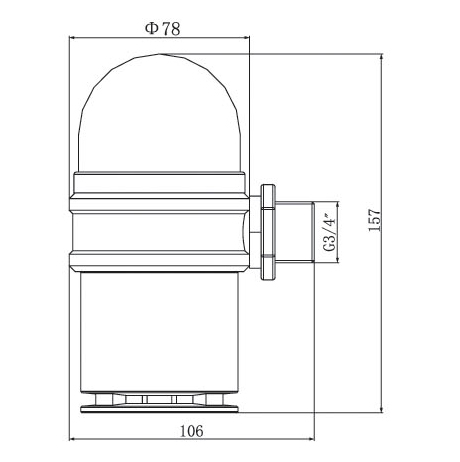

（图1）

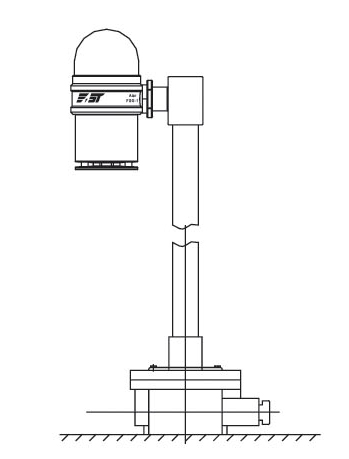

立柱式安装

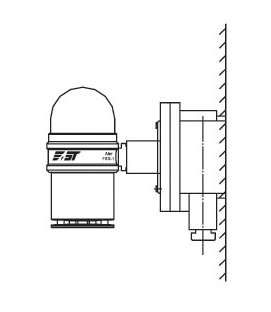

墙壁式安装
（图2）
五、使用方法
1.该声光报警器可配合带有节点输出的气体探测器和报警器一同使用.
2.接线前请将探测器或报警器断电，将声光报警器的两根电源线（蓝线：负）接入探测器或报警器的负端，（红线：DC24V）串入节点输出中，并将节点输出另一端接探测器或报警器的DC24V端即可。
3.如果使用AC220V供电，请直接将供电的任意一根线直接串入探测器、报警器或其它带有节点输出的电气设备中。
六、注意事项
1.为保证使用安全，请严格按使用说明书操作。
2.当现场发生报警时请及时处理，避免声光报警器长期处于连续工作状态，缩短其使用寿命。
|
